Подготовка ПК и прошивка
Эта страница содержит всю необходимую информацию для подготовки вашего ПК. Ознакомьтесь с описанием, инструкциями и таблицей необходимого ПО, чтобы приступить к работе с вашим устройством.
Список ПО и комплектующих
| Название | Количество | Обязательность | Описание |
|---|---|---|---|
| CH340 Драйвер | 1 | Обязательно | Драйвер для подключения устройства к ПК |
| Flash Download Tool | 1 | Обязательно | Программа для прошивки контроллера |
| Прошивка | 1 | Обязательно | Прошивка контроллера |
| Кабель USB | 1 | Обязательно | Кабель для соединения ПК с устройством |
Описание подготовки
Для успешной настройки и использования вашего контроллера необходимо выполнить базовую подготовку ПК. Она включает установку драйверов, программного обеспечения для прошивки и подключение устройства с помощью подходящего кабеля. Подготовка не требует глубоких технических знаний, но важно следовать инструкциям, чтобы избежать возможных ошибок.
Ключевые шаги подготовки:
- Установка драйвера для микроконтроллера (CH340).
- Подключение контроллера к ПК с помощью качественного кабеля.
- Скачивание и настройка утилиты для прошивки (Flash Download Tool).
Инструкции по установке драйвера
Для работы с микроконтроллером в ряде случаев необходимо установить драйвер CH340, обеспечивающий корректное соединение между ПК и устройством. Драйвер можно скачать с официального сайта производителя или с проверенного ресурса. После загрузки следуйте пошаговой инструкции:
- Запустите установочный файл драйвера CH340.
- Следуйте подсказкам установщика, чтобы завершить процесс.
- Перезагрузите ПК для применения изменений.
После завершения подготовки, убедитесь, что драйвер установлен корректно. Подключите контроллер к ПК с помощью кабеля USB и проверьте, отображается ли устройство в системе. Если все шаги выполнены правильно, вы готовы к работе. На рисунке ниже отображен пример подключенного устройства. В случае возникновения трудностей обратитесь к разделу часто задаваемых вопросов или документации.
Инструкции по установке ПО и прошивке контроллера
Скачиваем ПО с официального сайта, распаковываем архив в директорию, путь которой не содержит кириллицы и пробелов. Запускаем исполняемый файл и следуем инструкции ниже:

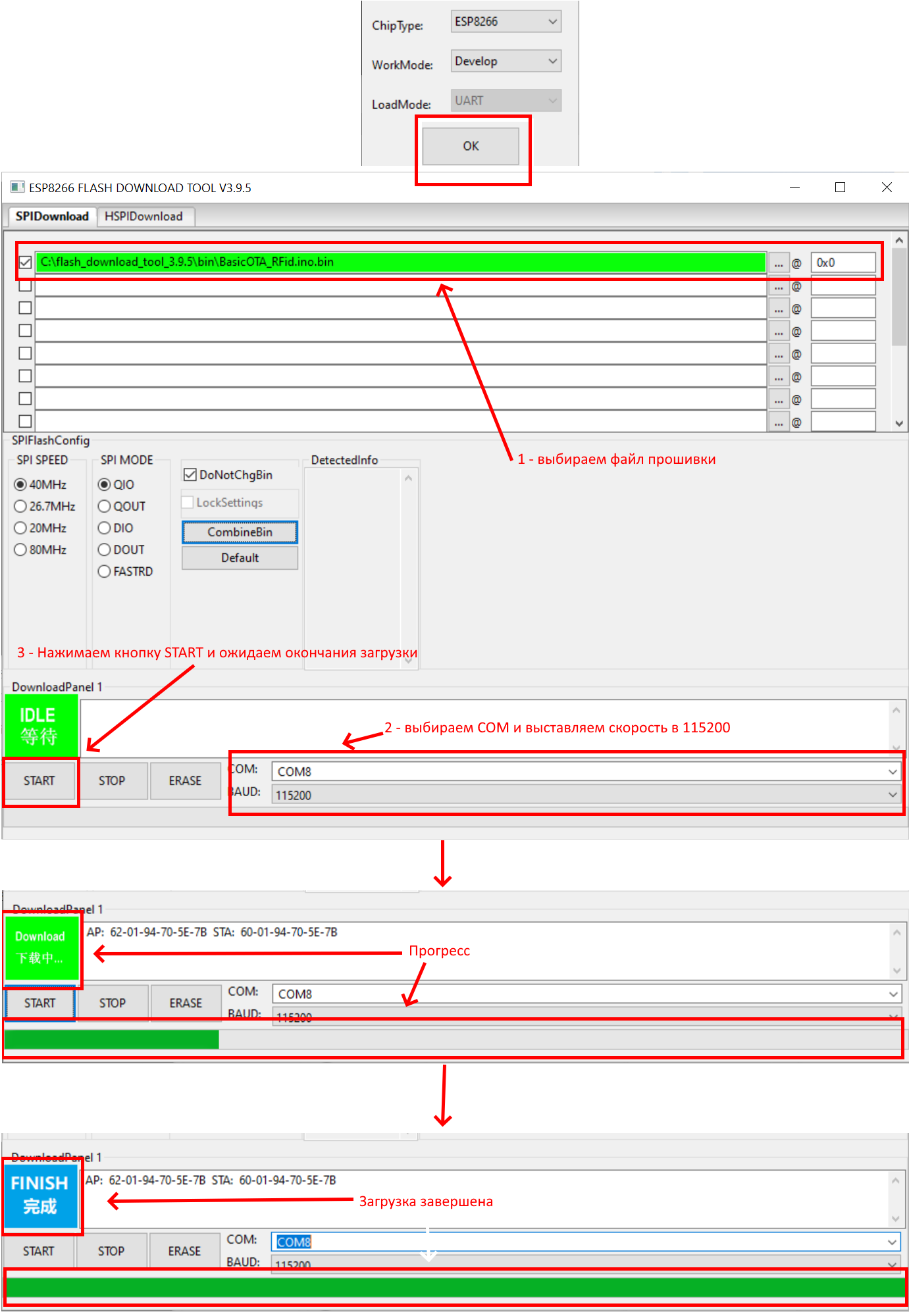

В первом окне выбираем "ESP8266", "Develop", UART и нажимаем кнопку ОК
В основном окне:
- Указываем путь к файлу прошивки
- Выбираем необходимый COM порт
- Устанавливаем скорость в 115200 BAUD
- Жмем кнопку "START"
- Ждем окончания загрузки
